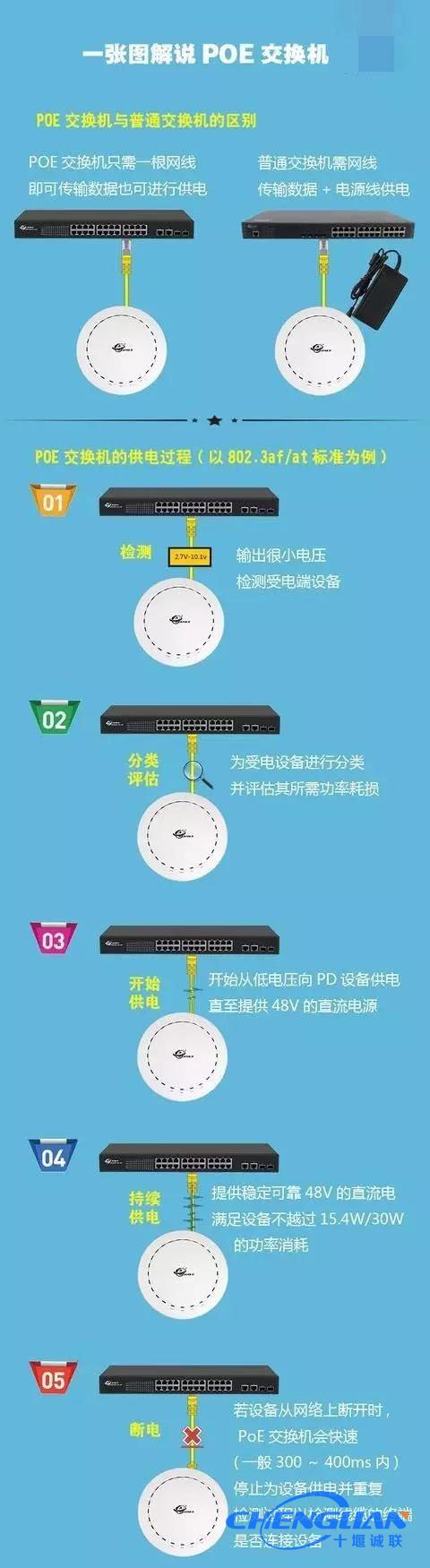

什么是POE交換機,一張圖讓你知道
很多朋友多次提到什么是poe交換機,poe交換機主要特點是什么,其實這個我們在以往的文章中多次提到過,為了更容形的了解,我們今天就進行詳細的了解。
PoE交換機的介紹及作用: 一個典型的以太網供電系統,在配線柜里保留以太網交換機設備,用一個帶電源供電集線器(Midspan HUB)給局域網的雙絞線提供電源。在雙絞線的末端,該電源用來驅動電話、無線接入點、相機和其他設備。為避免斷電,可以選用一個UPS。
可通過網線為無線AP、網路攝像頭、網路電話機、掌上電腦等PoE終端設備供電,傳送距離可達100m,安裝簡單,即插即用。非常適合無線城市、安防監控等行業使用。
PoE交換機問答: 1、PoE供電穩定嗎? 從技術角度來講,PoE的技術發展多年,目前已經處于非常成熟的階段。但由于目前監控市場迫于成本壓力,選用的PoE交換機或者線材品質過于低劣,再或者方案設計本身就不合理,導致采用PoE供電的項目維護的工作量特別大,所以工程商普遍存在PoE供電不穩定的觀點。 網絡(luò )監控項目,不同于普通的網絡(luò )綜合布線,數據傳輸量非常大,功率高,且要求全天候不間斷工作,采用有品質保證的PoE設備和線材是整個系統穩定的保證。
2、PoE供電方案的優勢? a、簡化布線、節省人工成本 一根網線同時傳輸數據和供電,PoE使其不再需要昂貴電源和安裝電源所耗費的時間,節省了費用和時間。 b、安全方便 PoE供電端設備只會(huì )為需要供電的設備供電,只有連接了需要供電的設備,以太網電纜才會(huì )有電壓存在,因而消除了線路上漏電的風險。用戶可以安全地在網絡(luò )上混用原有設備和PoE設備,這些設備能夠與現有以太網電纜共存。 c、便于遠程管理 像數據傳輸一樣,PoE可以通過使用簡單網管協議(SNMP)來監督和控制該設備。這個功能可以提供諸如夜晚關機、遠端重啟之類的功能。
3、PoE供電技術在工程應用中存在哪些風險或劣勢? a、功率不足,受電端帶不動:802.3af標準(PoE)輸出功率小于15.4W,對于一般IPC來說足夠了,但對于球機等大功率的前端設備而言,輸出的功率達不到要求。 b、風險過于集中:通常來說,一臺PoE交換機同時會(huì )給多個前端IPC進行供電,交換機的POE供電模塊任何故障都會(huì )導致所有的攝像機無法工作,風險過于集中。 c、設備、維護成本高:相對于其他供電方式,PoE供電技術會(huì )增加售后維護工作量,從安全穩定的意義上來說,單獨供電的穩定性、安全性最好。
4、如何選擇PoE交換機? a、需要給多大功耗的設備供電:PoE交換機采用的標準不同,輸出功率也會(huì )不同,比如:IEEE802.3af最大不超過15.4W,由于傳輸線材的損耗,能給最大功耗不超過12.95W的設備供電。遵循IEEE802.3at標準的PoE交換機,能給最大功耗不超過25W的設備供電。
b、最多能給多少個設備供電:PoE交換機的一個重要指標,就是PoE供電的總功率。在IEEE802.3af標準下,如果一臺24口PoE交換機的PoE供電總功率達到了370W,那么就能夠供滿24個端口(370/15.4=24),但如果是按照IEEE802.3at標準的單口最大供電功率30W計算,同時最多就只能給12個端口供電了(370/30=12)。
c、 需要接口數、是否帶光纖口、帶不帶網管、速率(10/100/1000M)。
5、PoE供電的安全傳輸距離?網線的選擇有哪些建議? POE供電的安全傳輸距離100米,建議使用超五類全銅網線。 POE供電網線要求這個問題只在中國等假貨便宜貨橫行的國家是個問題,在很多發達國家不是問題。POE IEEE 802.3af標準要求PSE輸出端口的輸出功率為15.4W或者15.5W, 傳輸100米后的PD設備接受功率必須不小于12.95W,按照802.3af典型電流值為350ma計算,100米網線的電阻必須為(15.4-12.95W)/350ma = 7歐姆或者(15.5-12.95)/350ma = 7.29歐姆。
而標準網線是天然就滿足這個要求的,IEEE 802.3af poe供電標準本身就是以標準網線測定的。而只所以會(huì )產生POE供電網線要求這個問題,是因為市面上的很多網線都是非標準網線,不是嚴格按照標準網線的要求來生產的。市面的非標準網線材質主要有銅包鋼、銅包鋁、銅包鐵等,這些網線的阻值大,都不適合POE供電。POE供電必須使用無氧銅材質的網線,即標準網線。
PoE供電技術對線材的要求高,建議在監控項目中,千萬不要在線材上省成本,得不償失。 |
